SIMULATEUR DE
PORTES LOGIQUES
Le petit programme de cette page, sert a simuler le fonctionnement d'un circuit électronique a portes logiques.
Il est compose d'une barre de boutons de choix sur la gauche, et sur la droite je l'appellera un plan de travail, son utilisation est un peu semblable a celle d'un logiciel de dessin vectoriel.
Initiation a la construction du circuit:
1/ Alors pour commencer il faut déjà sélectionner un nouveau objet a créer sur la barre des boutons, en appuyant avec la souris sur celui représentant une porte logique ou ayant le nom d'une porte inscrite ex: Nor, And, Nand, Or.
2/ Par la suite, pour faire apparaître la première porte sur le plan de travail, il faut cliquer sur celui ci avec la souris (Attention la première porte met quelques secondes avant d'apparaitre sur le plan de travail, mais ensuite cella devient instantané)
3/ Des que vous avez crée deux portes logiques sur l'ecran il est possible de les relier. Pour cela il suffit de sélectionner le bouton lien, et puis cliquer a l'interieur d'une porte (dans la couleur orange ou jaune) et de faire glisser la souris, tout en maintenant le bouton enfonce jusqu a l'interieur de la deuxième porte, du cote ou on veut que le lien soit réalise, et puis finalement relâcher le bouton de la souris.
4/ Pour l'alimentation vous pouvez utiliser les boutons avec le signe + ou avec le signe - pour créer les bornes d'alimentation.
Trucs et Astuces:
Pour détruire une porte logique: sélectionner celle-ci et appuyer sur le bouton SUPPRIMER, cella supprime également les liens la concernant.
Pour remplacer une porte logique par une autre: sélectionner le bouton du type de porte, et cliquer a l'interieur de la porte a remplacer, la porte est effectivement remplace et tous les liens sont conserves.
Pour remplacer une borne d'alimentation par une autre borne d'alimentation : faire pareil que precedement pour les portes.
Contraintes:
Il ne peut y avoir qu'un seul lien qui part d'une connexion.
Lorsque on emmène un nouveau lien sur une connexion qui contient déjà un lien, le lien existant est remplace par le nouveau.
Alors voila les quelques explications sont finies, alors si ce petit programme vous a plu, vous pouvez toujours me le dire, ça fait toujours plaisir de voir qu'il y en a qui appréçient, et même si vous avez des critiques, des nouvelles idées etc... et si ce n'est pas trop dur à programmer ca m'interesse.

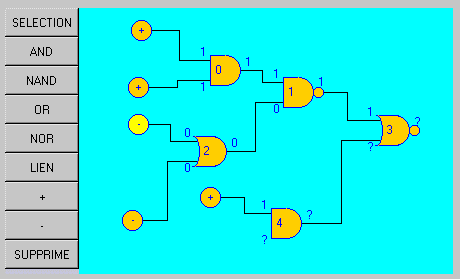

Petit exemple :
